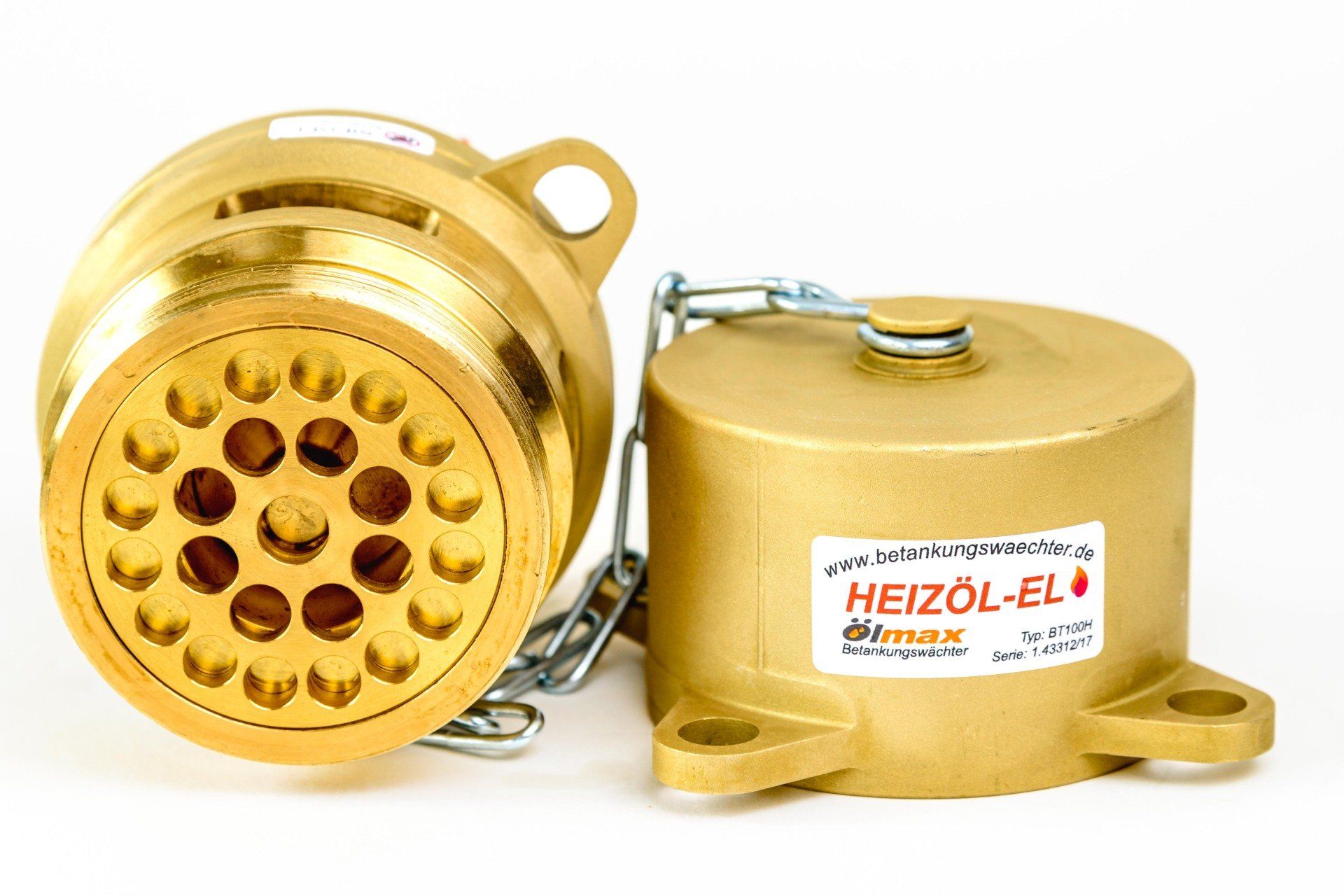

Ölmax-Betankungswächter BT100/H

1. Allgemeines Diese Anleitung ist ein Teil des Produktes. Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung ist diese Anleitung zu beachten. Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und Installationsvorschriften zu beachten.

2. Installation und Montage Serienmäßig ist das Gerät mit einem Innengewinde 2 Zoll (NW50) für die Montage an die Füllleitung der Tankanlage vorgesehen. Die Einbaulage ist beliebig, das Gerät sollte möglichst an der höchsten Stelle der Füllleitung installiert werden. Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit überprüft werden.

2.1 Für die Montage des Betankungswächters benötigen Sie:

1. Eine Rohrzange für 2-3 Zoll Rohre

2. Als Dichtmittel Hanf oder Teflonband

3. Drahtbürste zum Säubern des Aussengewinde der 2 Zoll Füllleitung

4. Küchenbrenner, Gasbrenner, (Butan)

2.2 Die Montage Betankungswächter, die Arbeitsschritte im Einzelnen:

1. Demontieren bzw. abschrauben des vorhanden (alten) Füllrohrverschlusses mittels der 2 Zoll Rohrzange.

2. Säubern der 2 Zoll Außengewindegänge der Füllleitung mit einer Drahtbürste.

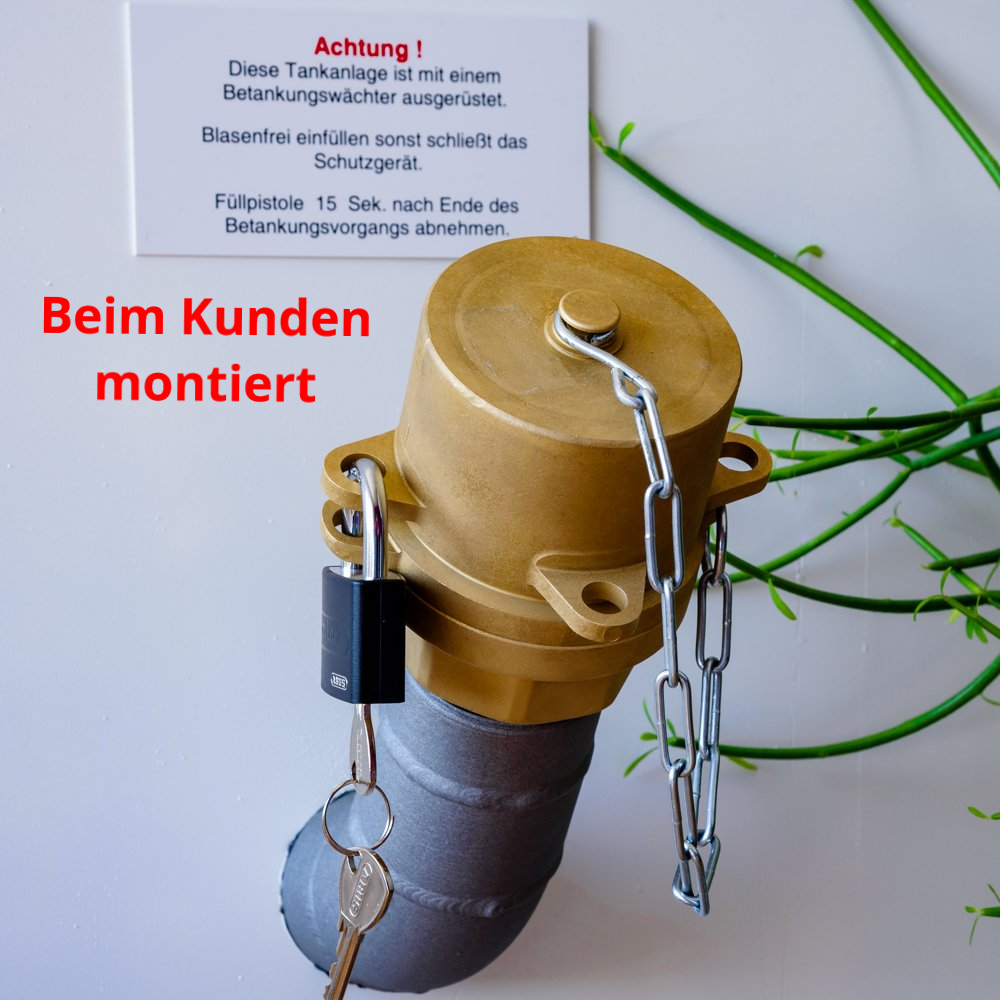

3. Die 2 Zoll Gewindegänge mit einem geeigneten Dichtmittel versehen, mit Hanf, Teflonband oder einem anderen geeignetem Dichtmittel. 4. Den Ölmax-Betankungswächter an einer geeignete Stelle an die Füllleitung anbringen und bis zum Gewindeende anziehen (Siehe Montagehinweis Ölmax-Betankungswächter BT100/H, 2.3Hinweis zur Demontage des alten Füllrohrverschlusses: Sollte der vorhandene Füllrohrverschluss zu fest auf der Füllleitung sitzen und sich nicht lösen lässt, ist es notwendig den Verschluss mittels eines Küchenbrenners bzw. Gasbrenner (Butan) auf ca. 100° Celsius zu erhitzen. Dabei ist unbedingt zu beachten, dass der Verschlussdeckel des Füllrohrverschluss verschlossen ist. Danach lässt sich in der Regel der alte Füllrohrversschluss von der leicht Füllleitung lösen.

4.Verhaltungsregeln bei Luftbetankung (Das Schutzgerät hat geschlossen)

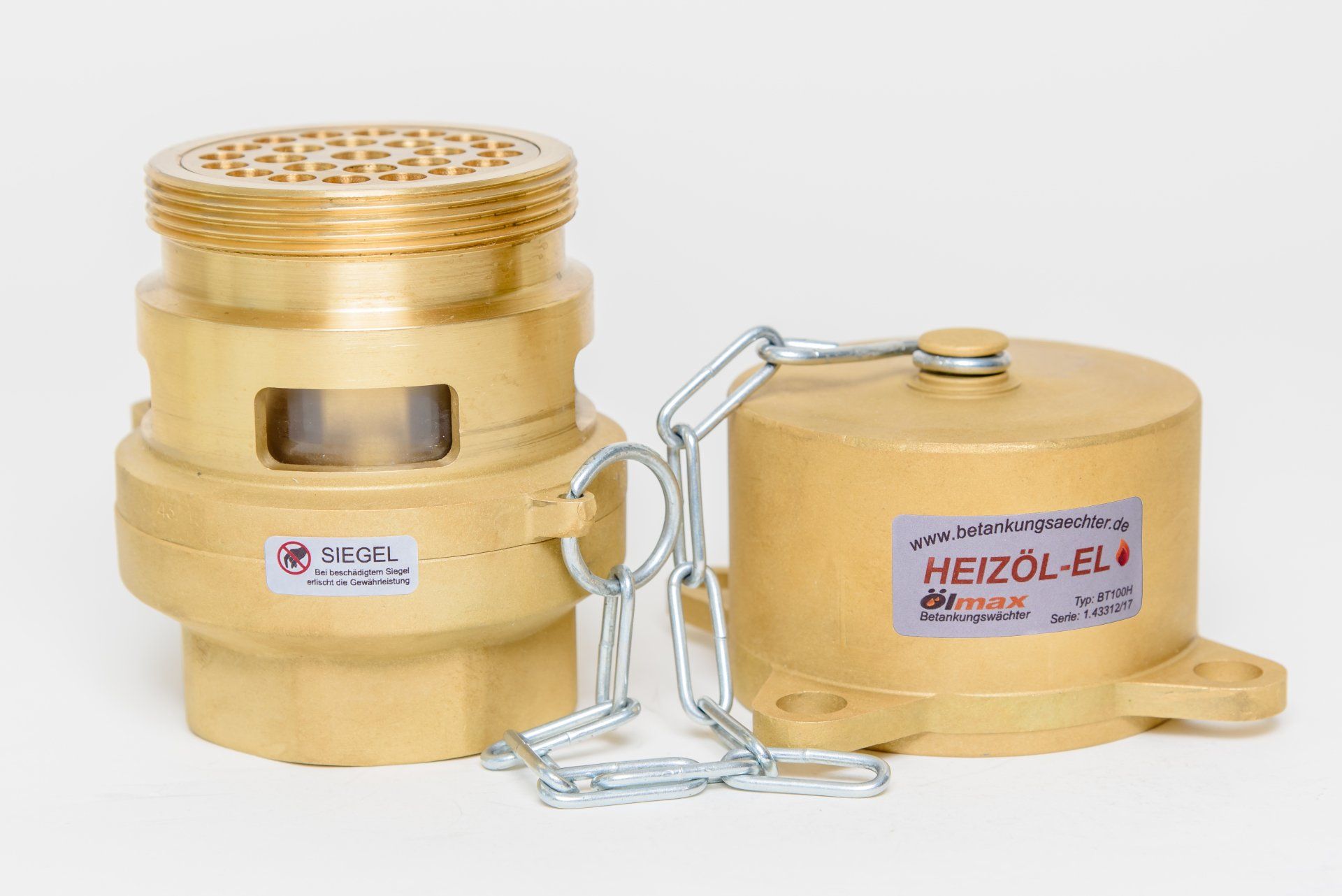

1. Das Schauglas am Betankungswächters sollten Sie unbedingt während der Betankung beobachten bzw. kontrollieren. Wenn das Schauglas leer ist, oder wenn Schaum sichtbar ist, ist das ein sicheres Zeichen dafür, dass mit Luft getankt wurde. Der Ölmax-Betankungswächter schließt sofort und es ist keine weitere Betankung mehr möglich.

2. Die Luftbetankung reklamieren und Zählerstand (Bondrucker) der Anlage aufschreiben.

3. Wenn möglich Zeugen hinzuziehen und das Kennzeichen des Tankwagen notieren. 4. notieren.

5. Falls der Betankungsvorgang dennoch fortgeführt werden soll, ist es zwingen erforderlich, den Gasmessverhüter zu entlüften. Gegebenenfalls ist der Tankwagenfahrer auf diesen Umstand hinzuweisen.
